Das Anschaltrelais AR 105 wurde speziell zur Ergänzung des Aussenweckers WK 978 | WK 971 AP an analogen Telefonanschlüssen, Telefonanlagen und Routern entwickelt. Es ermöglicht eine zuverlässige Rufsignalisierung auch bei geringer Rufwechselspannung.
Bei modernen Telefonanlagen, Routern und Analogadaptern reicht die bereitgestellte Rufspannung häufig nicht aus, um einen Aussenwecker mit voller Lautstärke zu betreiben. Das AR 105 wird zwischen den analogen Telefonanschluss und den Aussenwecker geschaltet und steuert während eines eingehenden Rufes die Versorgung des Weckers mit einer leistungsstarken Rufwechselspannung.
Dadurch kann der angeschlossene Aussenwecker seine vorgesehene Lautstärke erreichen und eingehende Anrufe auch in lauten Betriebsumgebungen deutlich signalisieren.
Die potentialfreie Relaisschaltung ermöglicht eine zuverlässige Ansteuerung externer Signalgeräte. Ohne anliegendes Rufsignal nimmt das AR 105 laut Produktunterlagen keine Energie auf.

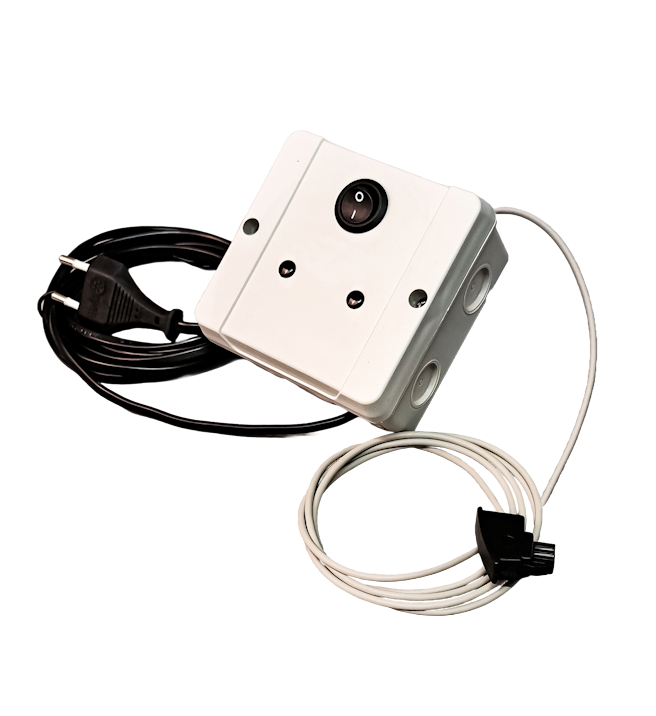

Das Anschaltrelais ist als Aufputzausführung mit integriertem Schalter erhältlich. Für eine einfache Nachrüstung bestehender Anlagen stehen zusätzlich Varianten mit vormontierten Anschlussleitungen zur Verfügung.
Wichtiger Sicherheitshinweis: Der Anschluss an das 230-V-Netz darf ausschließlich durch entsprechend qualifiziertes Fachpersonal erfolgen.
Produktmerkmale
- Speziell für den Aussenwecker WK 978 | WK 971 AP entwickelt
- Geeignet für analoge Telefonanschlüsse, TK-Anlagen und Router
- Zuverlässige Rufsignalisierung bei geringer Rufwechselspannung
- Ansteuerung des Aussenweckers mit leistungsstarker Rufwechselspannung
- Potentialfreie Relaisschaltung
- Geringe Stromaufnahme während des Rufes von ca. 1 mA
- Keine Energieaufnahme ohne Rufsignal laut Produktunterlagen
- Integrierter Ein-/Ausschalter
- Robustes Thermoplast-Gehäuse mit Schutzart IP54
- Wahlweise mit vormontierten Anschlussleitungen erhältlich
Anwendungen
- Analoge Telefonanlagen und Router
Nachrüstung einer gut hörbaren externen Rufsignalisierung - Aussenwecker WK 978 | WK 971 AP
Betrieb bei geringer Rufwechselspannung am Telefonanschluss - Industrie- und Betriebsanlagen
Akustische Rufsignalisierung in lauten Arbeitsumgebungen - Technische Kommunikationsnetze
Ergänzung bestehender analoger Telefon- und Signalanlagen
