Überspannungsschutzmodule

Die Überspannungsschutzmodule USM1 und USM2 schützen Fernsprech- und Kommunikationssysteme zuverlässig vor Überspannungen sowie hochfrequenten Störeinflüssen. Sie wurden speziell für den Einsatz an OB-, ZB- und analogen Fernsprechsystemen entwickelt und erhöhen die Betriebssicherheit der angeschlossenen Endgeräte.

Durch den mehrstufigen Schutzaufbau werden sowohl Überspannungsimpulse als auch aufmodulierte Störfrequenzen wirkungsvoll reduziert. Die Module werden zwischen Kommunikationsleitung und Endgerät installiert und tragen zu einer langen Lebensdauer der angeschlossenen Fernsprecher bei.

Produktmerkmale

  • Mehrstufiger Überspannungsschutz
  • Hutschienenmontage möglich
  • Schutz vor Überspannungen und hochfrequenten Störsignalen
  • Für OB-, ZB- und analoge Fernsprechsysteme geeignet
  • Einfache Integration in bestehende Kommunikationsleitungen
  • Erweiterbar durch Reihenschaltung mehrerer Module
  • Robustes Industriegehäuse
  • Zuverlässiger Schutz empfindlicher Endgeräte

Anwendungen

  • OB-Fernsprechsysteme
  • ZB-Fernsprechanlagen
  • Analoge Fernsprecher
  • Leitstellen und Vermittlungsanlagen
  • Industrieanlagen
  • Berg- und Seilbahnen
  • Eisenbahninfrastruktur
  • Sicherheits- und Notrufsysteme

Artikel-Nr. 61000 / 61001
Ausführung USM1 / USM2
Montage Hutschiene
Kommunikationssysteme OB-, ZB- und analoge Fernsprechsysteme
Leitungsanschluss 1a / 1b
Erdungsanschluss Potentialausgleich
Schutzfunktion Mittel- und Feinschutz gegen Überspannungen
Schutz gegen Überspannungen und hochfrequente Störsignale

Die Überspannungsschutzmodule werden zwischen Kommunikationsleitung und Endgerät installiert und schützen angeschlossene Fernsprechsysteme zuverlässig vor Überspannungen und hochfrequenten Störimpulsen. Für eine optimale Schutzwirkung sollte das Modul möglichst nahe an der angeschlossenen Telekommunikationsanlage montiert werden.

Montagehinweise

  • Montage auf einer Hutschiene oder mit optionalen Halteclips.
  • Installation möglichst nahe an der Telekommunikationsanlage.
  • Direkter Anschluss der Erdung an den Potentialausgleich empfohlen.
  • Der Anschluss „Erde (out)“ wird nur bei der Reihenschaltung mehrerer Module benötigt.
  • Das Modul darf ausschließlich in einem geschlossenen Gehäuse betrieben werden.
  • Montage und Installation dürfen nur durch fachkundiges Personal erfolgen.

Sicherheitshinweise

  • Während eines ein- oder ausgehenden Rufes können auf OB-Fernsprechleitungen Rufspannungen von bis zu 150 Vss auftreten.
  • Leitungen und Anschlussklemmen dürfen während des Betriebs nicht berührt werden.
  • Installationsarbeiten dürfen nicht während eines Gewitters durchgeführt werden.
  • Nur bestimmungsgemäß und entsprechend der geltenden Sicherheitsvorschriften einsetzen.
Anschlussbelegung Überspannungsschutzmodul

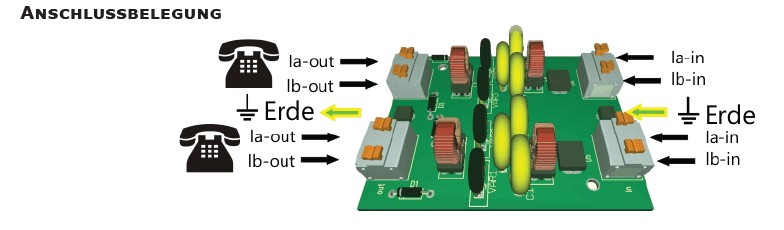

Das Überspannungsschutzmodul wird zwischen Kommunikationsleitung und Endgerät installiert. Die Anschlüsse 1a, 1b sowie der Erdungsanschluss sind entsprechend der dargestellten Anschlussbelegung zu verbinden.

Artikel-Nr. 61000

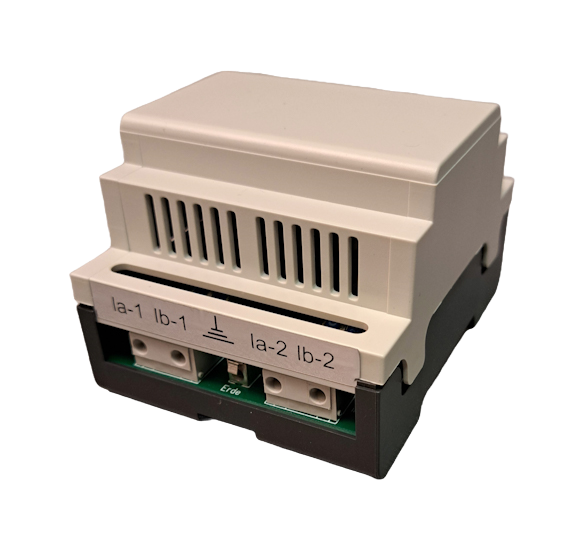

Überspannungsschutzmodul USM1

Artikel-Nr. 61001
Überspannungsschutzmodul USM2
