Rufstromgenerator für OB-Fernsprechsysteme

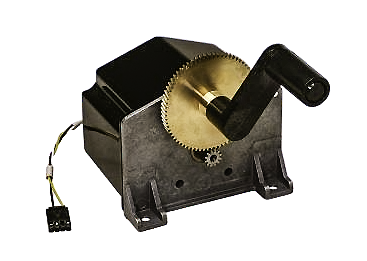

Kurbelinduktor
Der Kurbelinduktor ist der mechanische Rufstromgenerator für OB-Fernsprechsysteme. Beim Betätigen der Induktorkurbel erzeugt er die Rufwechselspannung für den Ruf angeschlossener Fernsprecher.
Die kompakte mechanische Baugruppe ist für den dauerhaften Einsatz in technischen Kommunikationssystemen ausgelegt und unterstützt eine zuverlässige Rufsignalisierung in bestehenden und neuen OB-Anlagen.
Einsatzbereiche
Anwendungen
Kurbelinduktoren werden in unterschiedlichen technischen Bereichen eingesetzt, in denen angeschlossene Fernsprecher zuverlässig gerufen werden müssen.
Schifffahrt & Schifffahrtsämter
Für robuste und stromunabhängige Fernsprechverbindungen in Bereichen der Wasserstraßen-, Hafen- und Schifffahrtstechnik.
Bahn- und Seilbahntechnik
Für Fernsprechsysteme in technischen Betriebsbereichen, Außenstellen und sicherheitsrelevanten Kommunikationswegen.
Notruf- und Sicherheitskommunikation
Für einfache Rufsignalisierung in Anlagen, bei denen eine unabhängige Kommunikation besonders wichtig ist.
Industrieanlagen
Für langlebige Kommunikationssysteme in rauen, abgelegenen oder schwer zugänglichen Bereichen.
Abgelegene Betriebsstellen
Für Standorte ohne zuverlässige Spannungsversorgung oder mit bewusst stromunabhängig ausgelegter Kommunikation.
Bestandsanlagen
Zur Instandhaltung, Nachrüstung und Ersatzteilversorgung vorhandener OB-Fernsprechsysteme.
Funktionsprinzip
Rufstrom durch Handbetrieb
Beim Drehen der Induktorkurbel wird die mechanische Bewegung über ein Getriebe auf den Generator übertragen. Dabei entsteht eine Wechselspannung, die als Rufspannung auf die Leitung gegeben wird und beim angeschlossenen Fernsprecher den Wecker bzw. die Rufeinrichtung auslöst. Der Kurbelinduktor dient damit zur Rufsignalisierung; der anschließende Sprechbetrieb erfolgt über die vorhandene OB-Fernsprechschaltung.
Technische Eigenschaften
Produktmerkmale
Mechanische Rufstromerzeugung
Generator zur Erzeugung der Rufwechselspannung durch manuelles Drehen der Induktorkurbel.
Keine externe Stromversorgung erforderlich
Die Rufsignalisierung erfolgt unabhängig von einer zentralen Spannungsversorgung.
Robuste Ausführung
Alu-Druckgussgehäuse mit widerstandsfähiger Abdeckkappe aus Thermoplast.
Für Bestandsanlagen geeignet
Geeignet für Instandhaltung, Nachrüstung und Ersatzteilversorgung bewährter OB-Fernsprechsysteme.
Lieferumfang & Ersatzteile

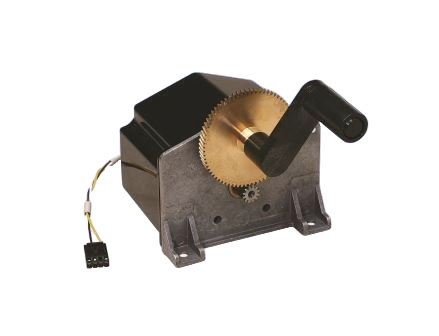

| Artikel-Nr. 05200 | Kurbelinduktor komplett |
|---|---|

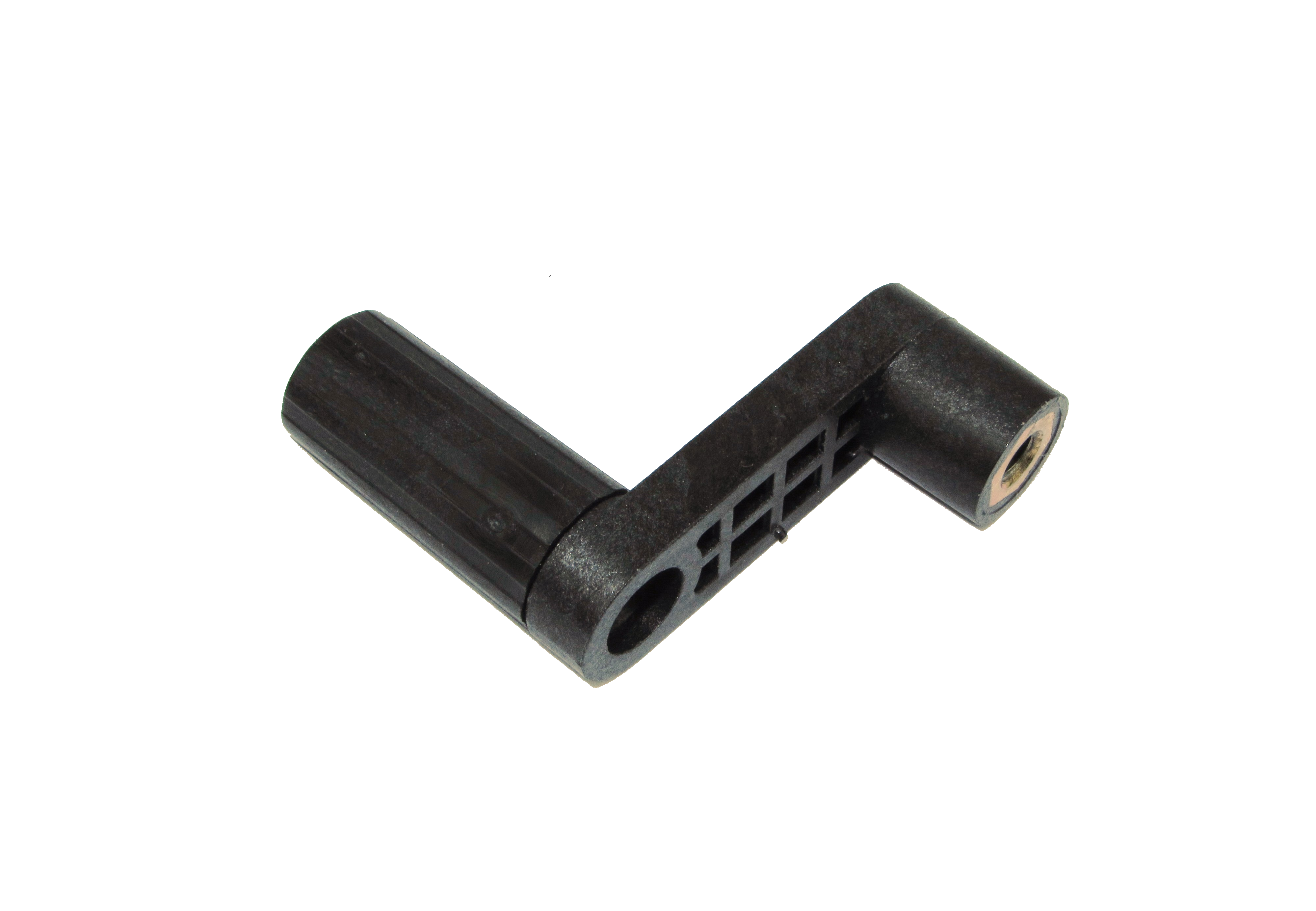

| Artikel-Nr. 30297 | Induktorkurbel Gewinde M5 |
Die Induktorkurbel ist beim kompletten Kurbelinduktor enthalten und kann bei Bedarf separat als Ersatzteil bestellt werden.
Technische Daten
| Leistung | an 1000 Ohm Last, bei 20 Hz > 4,5 W |
|---|---|
| Leerlaufspannung | bei 20 Hz < 150 V |
| Anschluss | Steckanschluss über SFK 2-Stecker |
| Gehäuse | Alu-Druckguss |
| Abdeckkappe | Thermoplast aus ABS |
| Gewicht | ca. 675 g |
| Abmessungen | ca. 82 × 80 × 77 mm |
Downloads
Datenblatt Kurbelinduktor wird ergänzt.
