Mobil · 1 Ebene / 3 HE
Mobilgehäuse
Die kompakte Ausführung für temporäre Kommunikationsnetze und wechselnde Einsatzorte. Die Vermittlungstechnik ist in einem transportablen 19-Zoll-Gehäuse untergebracht.
Art.-Nr. 60500 · bis 8 Nebenstellen
OB-Vermittlung
STS · Analoge Kommunikationstechnik
Kommunikation
braucht eine
Zentrale.
Die OB-Vermittlung von STS verbindet einzelne Nebenstellen und komplette OB-Strecken zu einem flexibel konfigurierbaren Kommunikationsnetz. Für Anwendungen, bei denen zuverlässige, gezielte Verständigung entscheidend ist.
Modulare OB-Nebenstellenanlage · 19-Zoll-Technik 8 Bis zu 8 Nebenstellen · 3 HE
23 Bis zu 23 Nebenstellen · 6 HE
39 Bis zu 39 Nebenstellen · 9 HE
Mehr als ein einzelner Fernsprecher
Ein komplettes OB-Netz. Individuell aufgebaut.
Die OB-Vermittlung bildet die zentrale Schaltstelle eines analogen OB-Kommunikationsnetzes oder erweitert bestehende OB-Strecken. Sie ermöglicht die gezielte Verbindung einzelner Teilnehmer, die Vermittlung zwischen verschiedenen Linien und die Zusammenfassung mehrerer Kommunikationsstrecken.
Die Anlage im Detail
Bewährte analoge Technik. Durchdacht bis ins Detail.
Die modular aufgebaute 19-Zoll-Technik vereint Vermittlung, Rufsignalisierung und Steuerung in einem flexibel erweiterbaren System. Jede angeschlossene OB-Linie kann gezielt angesprochen und in die gewünschte Gesprächsverbindung eingebunden werden.
Die richtige Bauform für jeden Einsatz
Drei Bauformen. Ein durchgängiges Konzept.
Ob mobil, als eigenständige Tischanlage oder integriert in einen 19-Zoll-Geräteschrank: Die OB-Nebenstellenanlage lässt sich an die räumlichen und technischen Anforderungen des jeweiligen Einsatzbereichs anpassen.
Stationär · 3 / 6 / 9 HE
Tischgehäuse
Die eigenständige Vermittlungszentrale für feste Arbeitsplätze, Leitstellen und technische Betriebsräume. In drei Ausbaugrößen erhältlich.
Art.-Nr. 60510 / 60511 / 60512
Bis 8 / 23 / 39 Nebenstellen
Rackintegration · 3 / 6 / 9 HE
19-Zoll-Einschub
Die passende Lösung für die Integration in vorhandene 19-Zoll-Racks und technische Geräteschränke. Modular aufgebaut und für unterschiedliche Ausbaugrößen geeignet.
Art.-Nr. 60520 / 60521 / 60522
Bis 8 / 23 / 39 Nebenstellen
Was die OB-Vermittlung besonders macht
Funktionen, die im Betrieb den Unterschied machen.
Die OB-Vermittlung unterstützt nicht nur einzelne Gespräche, sondern ermöglicht eine flexible Organisation kompletter Kommunikationsstrecken.
Rufe bleiben sichtbar
Eingehende Rufe werden akustisch und optisch signalisiert. Die Rufanzeige bleibt bestehen, bis der jeweilige Ruf bearbeitet wird. So lassen sich auch mehrere Anrufe nacheinander abarbeiten.
Gezielte Vermittlung
Einzelne OB-Linien können ausgewählt, mit der Zentrale verbunden oder gemeinsam auf den Vermittlungsbus geschaltet werden.
Direktverbindungen und Konferenzen
Über geeignete Verbindungsleitungen lassen sich zwei Linien direkt zusammenschalten. Gruppen- und Konferenzverbindungen erweitern die Kommunikationsmöglichkeiten.
Alternative Energieversorgung
Neben der 230-V-Netzversorgung ist ein Betrieb über eine geeignete 12-V-Gleichspannungsquelle möglich. Bei angeschlossener Batterie erfolgt die Umschaltung bei Netzausfall automatisch und ohne Neustart.
Das System wächst mit seinen Aufgaben
Modularität, die man sehen kann.
Das modulare Konzept ermöglicht eine individuelle Anlagenkonfiguration. Austauschbare Funktionskarten übernehmen die Vermittlung, Signalisierung, Energieversorgung und zusätzliche Kommunikationsfunktionen.
Nebenstellenkarte 34000 · Anschluss einer OB-Linie
Stationskarte 34001 · Zentraler Vermittlungsplatz
Netzteilkarte 34002 · Energieversorgung
Kurbelinduktorkarte 34003 · Manuelle Rufstromerzeugung
Tonrufkarte 34004 · Akustische Rufsignalisierung
Tonrufgeneratorkarte 34005 · Rufsignalerzeugung
Inselbetriebskarte 34006 · Verbindung von OB-Linien
Rackverbinder 19003 · Verbindung mehrerer EinschübeFür besondere Kommunikationsanforderungen
Dort, wo Verbindungen zählen.

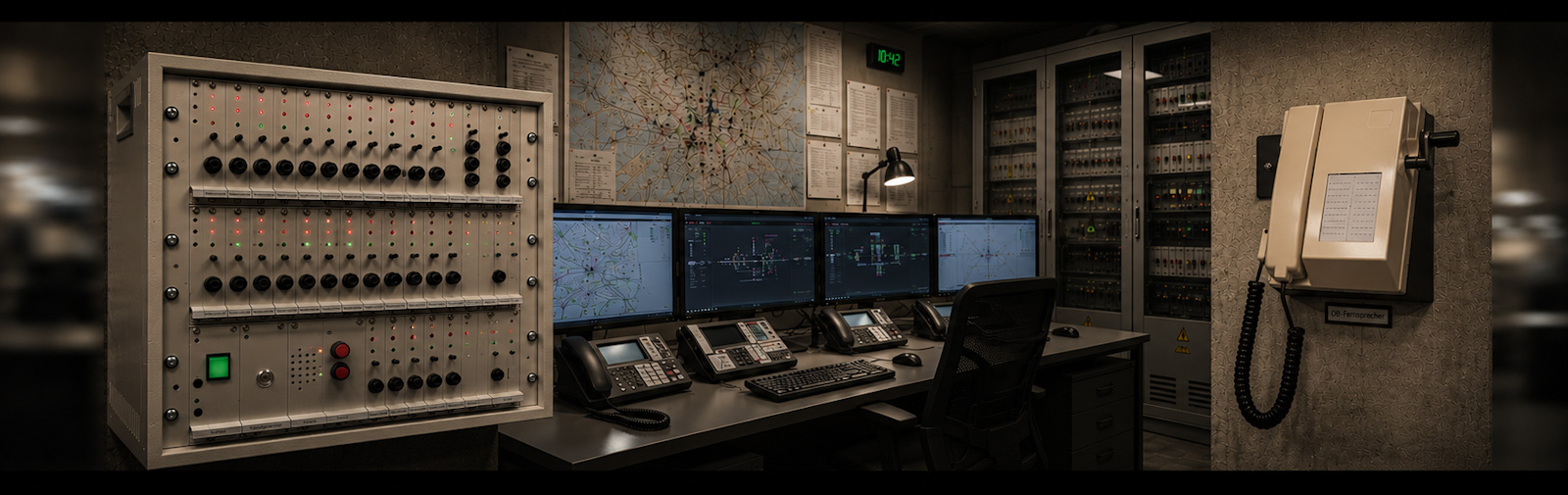

Die OB-Vermittlung eignet sich besonders für unabhängig aufgebaute analoge Kommunikationsnetze und Einsatzbereiche, in denen eine gezielte und übersichtliche Vermittlung benötigt wird.
STS · Individuell konfiguriert
Ihre Anforderungen. Unsere OB-Vermittlung.
Ob einzelne Kommunikationsstrecken, mehrere Nebenstellen oder ein umfangreiches OB-Netz: Wir unterstützen Sie bei der Auswahl und Zusammenstellung der passenden Anlagenkonfiguration.
Die angegebenen Nebenstellenzahlen beziehen sich auf die jeweiligen Ausbauvarianten. Die konkrete Ausstattung richtet sich nach der gewählten Konfiguration. Für den alternativen Batteriebetrieb ist eine geeignete 12-V-Versorgung erforderlich.
