PRÜFKOPFHÖRER
Prüfkopfhörer werden hauptsächlich in der Telekommunikation und Fernmeldetechnik eingesetzt. Sie dienen dem Prüfen, Fehlereingrenzen und Verfolgen von Signalen auf Leitungen.
Mit den Prüfkopfhörern PrG 1A RETRO und PrG 1A DUO bietet STS moderne Weiterentwicklungen des historischen Prüfgeräts 1a an.
Geschichte des PrG 1A

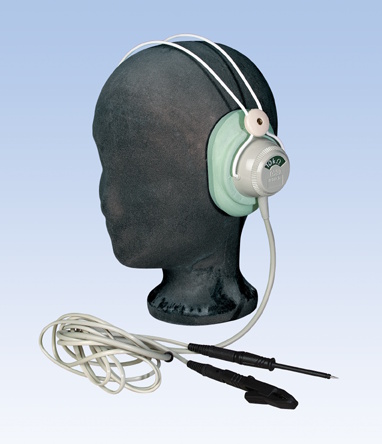

Original-Prüfgerät 1a (PrG 1a)
Historische Ausführung
Die Anfänge in den 1930er-Jahren
Ursprünglich wurde das PrG 1a (Prüfgerät 1a) in den 1930er-Jahren von den Fernmeldern für Überprüfungen in Orts- und Fern-VStW (Fernsprechvermittlungsstellen) der Deutschen Post sowie der VStW (Vermittlungsstelle mit Wählbetrieb) eingesetzt.
Das Prüfgerät diente zum Prüfen, Eingrenzen von Fehlern und Verfolgen von Signalen auf Leitungen.
Die ursprüngliche Technik

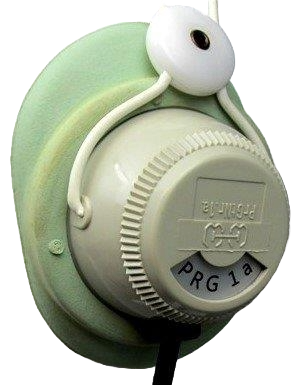

Der einohrige Prüfkopfhörer war mit einer hochohmigen Schwingankerkapsel ausgestattet. Durch eine Drehung um 180° konnte zwischen den Impedanzen von 600 Ohm und 10 kOhm umgeschaltet werden.
Für die Messungen des Scheinwiderstands wurde ein Frequenzbereich von 300 bis 3.400 Hz gewählt. In zwei Schalterstellungen konnten die Bereiche 600 Ohm und 10 kOhm vorgegeben werden.
Bei geschlossenem Schalter betrug der Widerstand für Gleich- und Wechselstrom 600 Ohm. Bei geöffnetem Schalter lag der Widerstand für Gleichstrom bei etwa 10 MOhm und im Frequenzbereich von 300 bis 4.000 Hz bei über 10 kOhm.
Weiterentwicklung bis heute
Später wurde die ursprüngliche Schaltung weiterentwickelt und um einen Gehörschutzgleichrichter ergänzt. Dieser sollte verhindern, dass beim versehentlichen Abtasten höherer Spannungen gesundheitsschädliche Knackgeräusche an der Hörmuschel entstehen.
Da die ursprünglichen Schwingankerkapseln nicht mehr produziert werden, entwickelte unsere Entwicklungsabteilung eine neue, sehr hochohmige Kapsel und passte die Elektronik entsprechend an.
Die neue Elektronik wurde in einem übersichtlichen, schaltstellungssicheren Handteil untergebracht. Seit 2019 stehen die Prüfkopfhörer PrG 1A RETRO und PrG 1A DUO zur Verfügung.

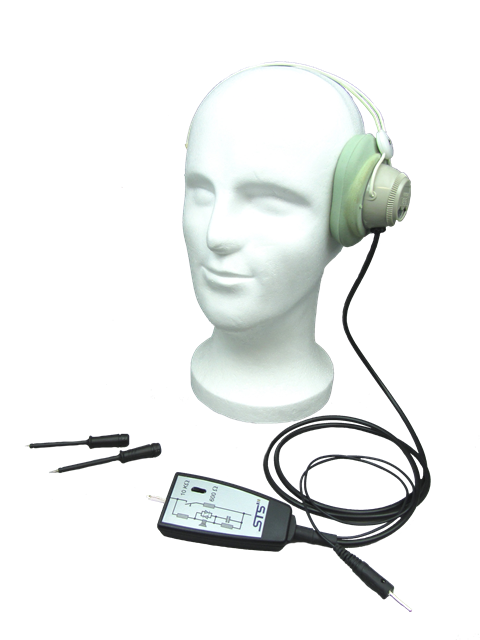

Der Prüfkopfhörer PRG 1A RETRO verbindet das bewährte Erscheinungsbild des historischen Prüfgeräts 1a mit moderner Elektronik.
Das klassische Design und die einfache Handhabung wurden auf vielfachen Wunsch von Anwendern beibehalten.

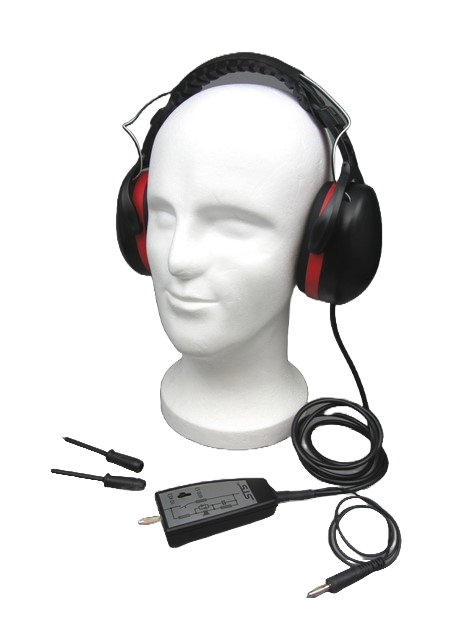

Der Prüfkopfhörer PRG 1A DUO wurde für den professionellen Einsatz in der Telekommunikation und Fernmeldetechnik entwickelt.
Die geschlossene Bauweise mit Schalldämmung reduziert Umgebungsgeräusche und ermöglicht eine konzentrierte Signalprüfung auch in lauten Umgebungen.

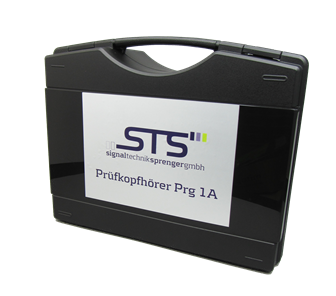

Der Prüfkopfhörer PRG 1A ist auch als komplett ausgestattetes Kofferset erhältlich. Der robuste Transportkoffer schützt Prüfkopfhörer und Zubehör zuverlässig und sorgt für eine übersichtliche Aufbewahrung aller Komponenten.
Das passende Zubehör und die passenden Ersatzteile ergänzen die Prüfkopfhörer PRG 1A RETRO und PRG 1A DUO optimal. Zum Sortiment gehören Prüfspitzen, Klemmen, Anschlussleitungen, Transportkoffer sowie Ersatzteile für Wartung, Prüfung und den langfristigen Einsatz.
