Das Zubehörprogramm für die Kabelabschlussgestelle KAG 2–5 Buchten umfasst Erdungskomponenten, Befestigungselemente, Kabelführungen und Abdeckungen. Die Zubehörteile ermöglichen eine bedarfsgerechte Montage, Kabelführung und Erweiterung der Gestelle.
Die einzelnen Komponenten sind auf die Kabelabschlussgestelle der Serie KAG abgestimmt und können entsprechend den jeweiligen Montageanforderungen eingesetzt werden.
Erdungsschraube
Artikel-Nr. 02828
Die Erdungsschraube dient dem Anschluss des Potenzialausgleichs an den Kabelabschlussgestellen KAG 2–5 Buchten. Sie wird an der Befestigungsschiene montiert.
Ausführung: Stahl, verzinkt
Lieferumfang: Erdungsschraube

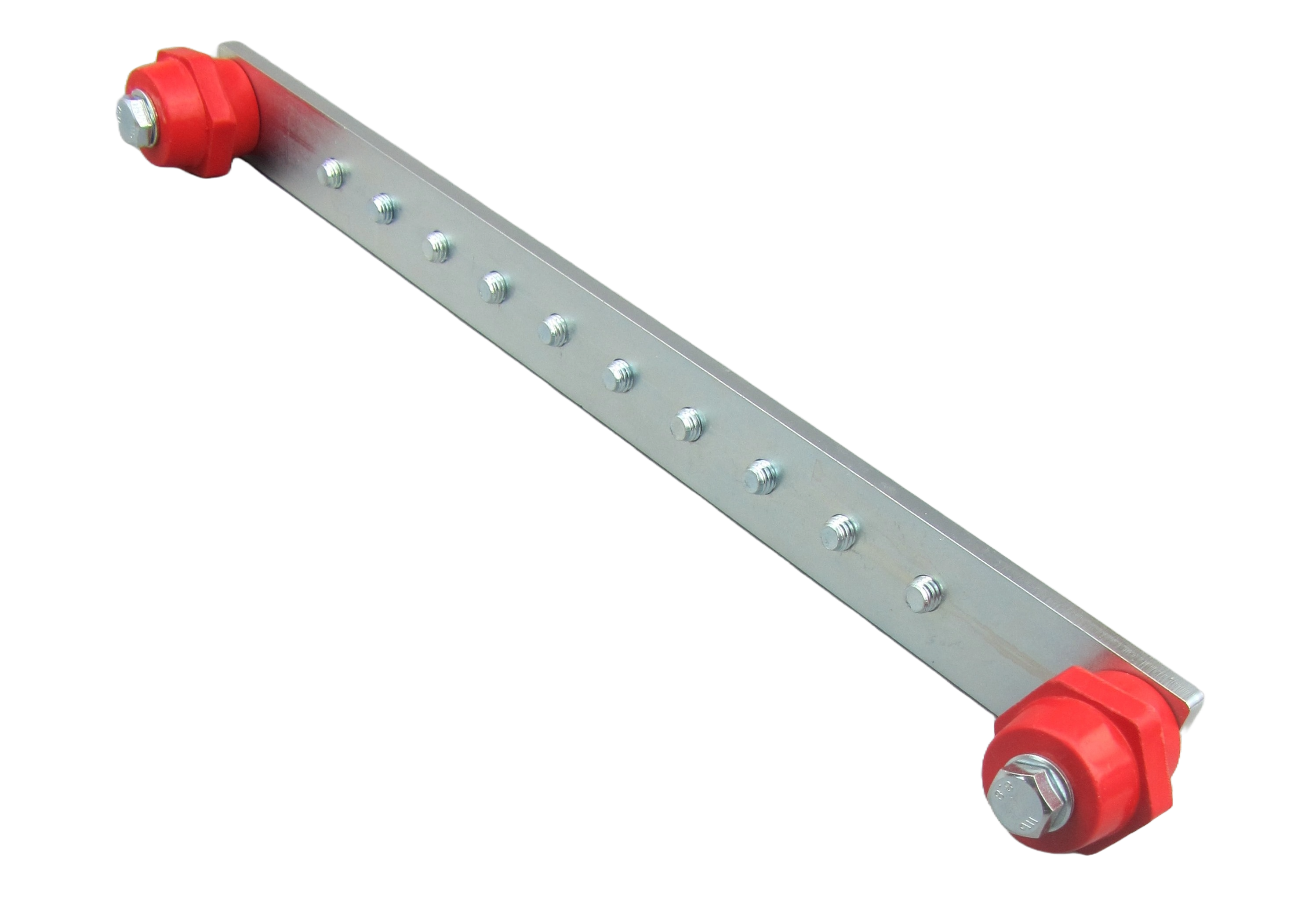

Erdungsschiene
Artikel-Nr. 23086
Die Erdungsschiene stellt einen zentralen Anschlusspunkt für Erdungs- und Potenzialausgleichsleitungen bereit. Sie ist für den senkrechten Einbau vorgesehen.
Ausführung: Mit Klemmschrauben M8 für Kabelschuhe
Lieferumfang: Erdungsschiene inklusive Befestigungsmaterial

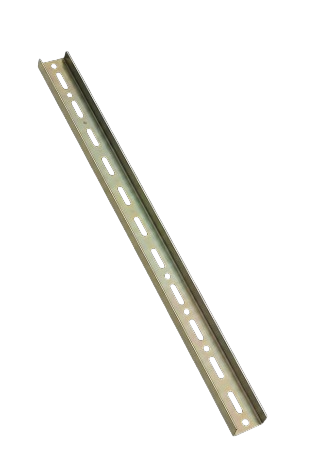

Befestigungsschiene
Artikel-Nr. 23087
Die Befestigungsschiene dient der senkrechten Montage von Kabelgarnituren, Endverschlüssen, Übertragern und weiteren Baugruppen innerhalb des Kabelabschlussgestells.
Ausführung: Mit vier Kabelführungsringen
Lieferumfang: Befestigungsschiene inklusive Kabelführungsringen und Befestigungsmaterial

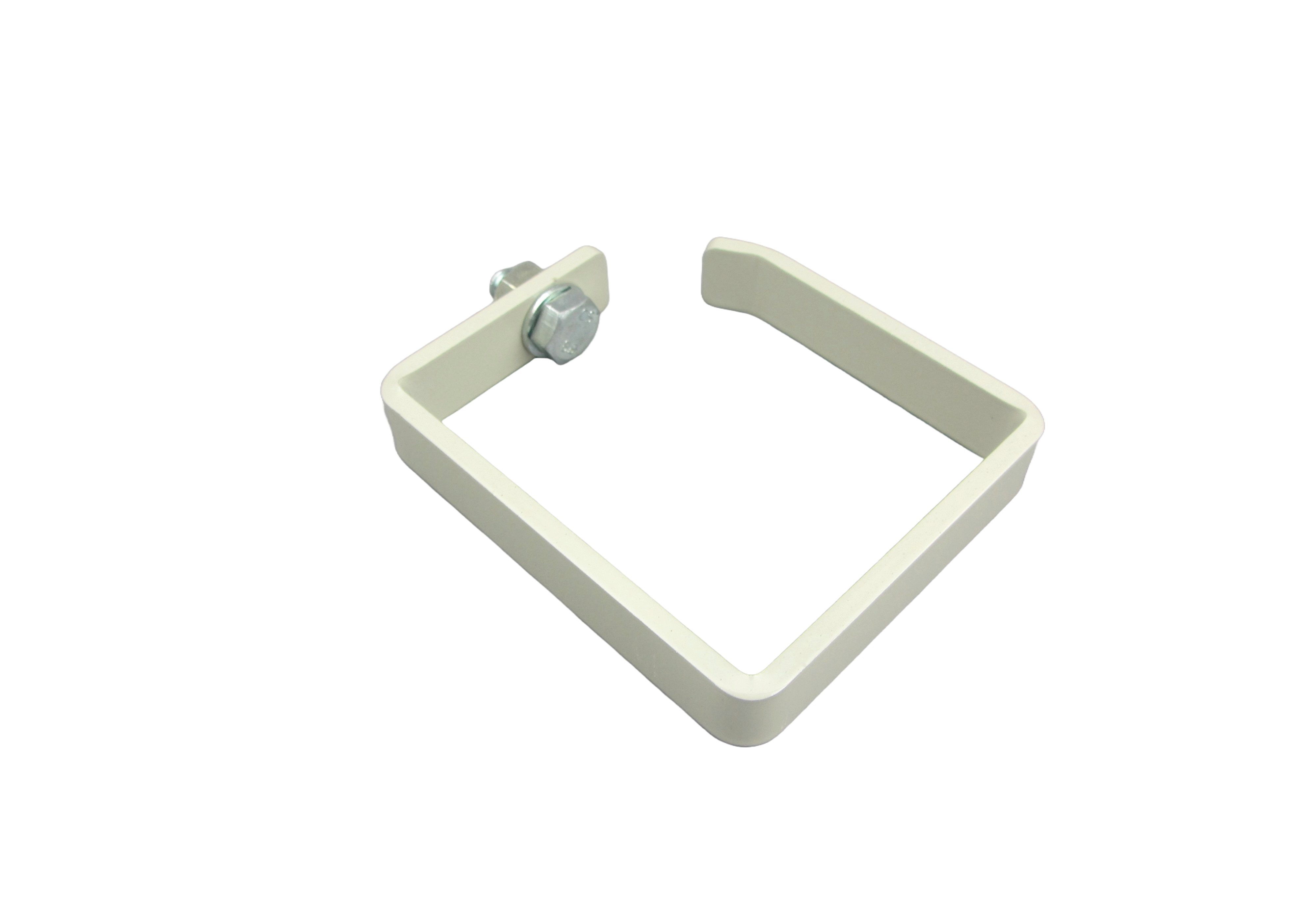

Rangierdrahthalter
Artikel-Nr. 23089
Der Rangierdrahthalter dient zur geordneten Führung und Fixierung von Rangier- und Anschlussdrähten im Buchtenbereich.
Ausführung: Waagerechte Montage, lackiert in RAL 7032
Lieferumfang: Rangierdrahthalter inklusive Befestigungsmaterial

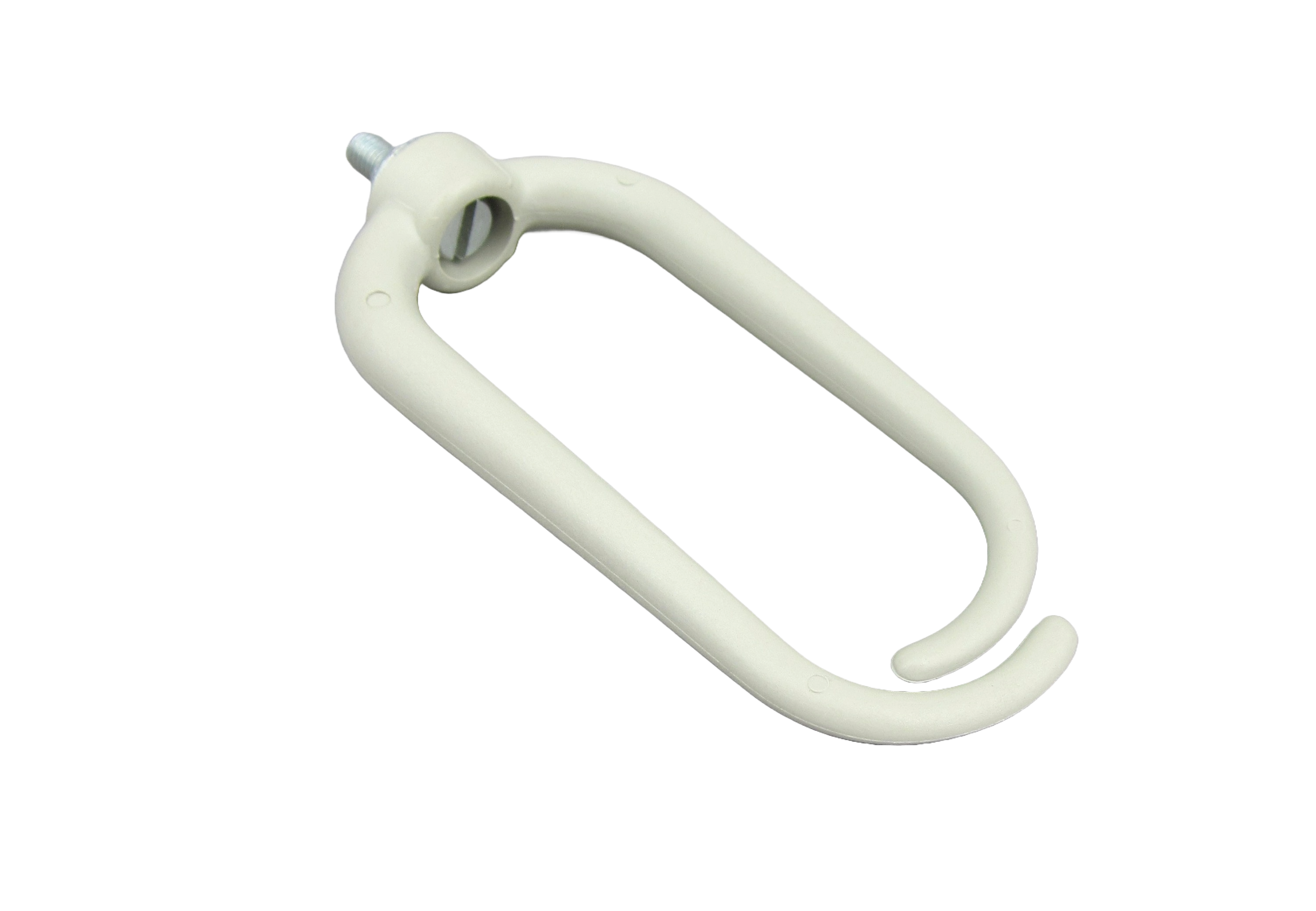

Kabelführungsringe
Artikel-Nr. 23088
Die Kabelführungsringe ermöglichen eine übersichtliche Führung von Kabeln und Leitungen. Sie werden an Befestigungsschienen oder Bügeln montiert.
Ausführung: Satz mit 4 Kabelführungsringen
Lieferumfang: 4 Kabelführungsringe inklusive Befestigungsmaterial

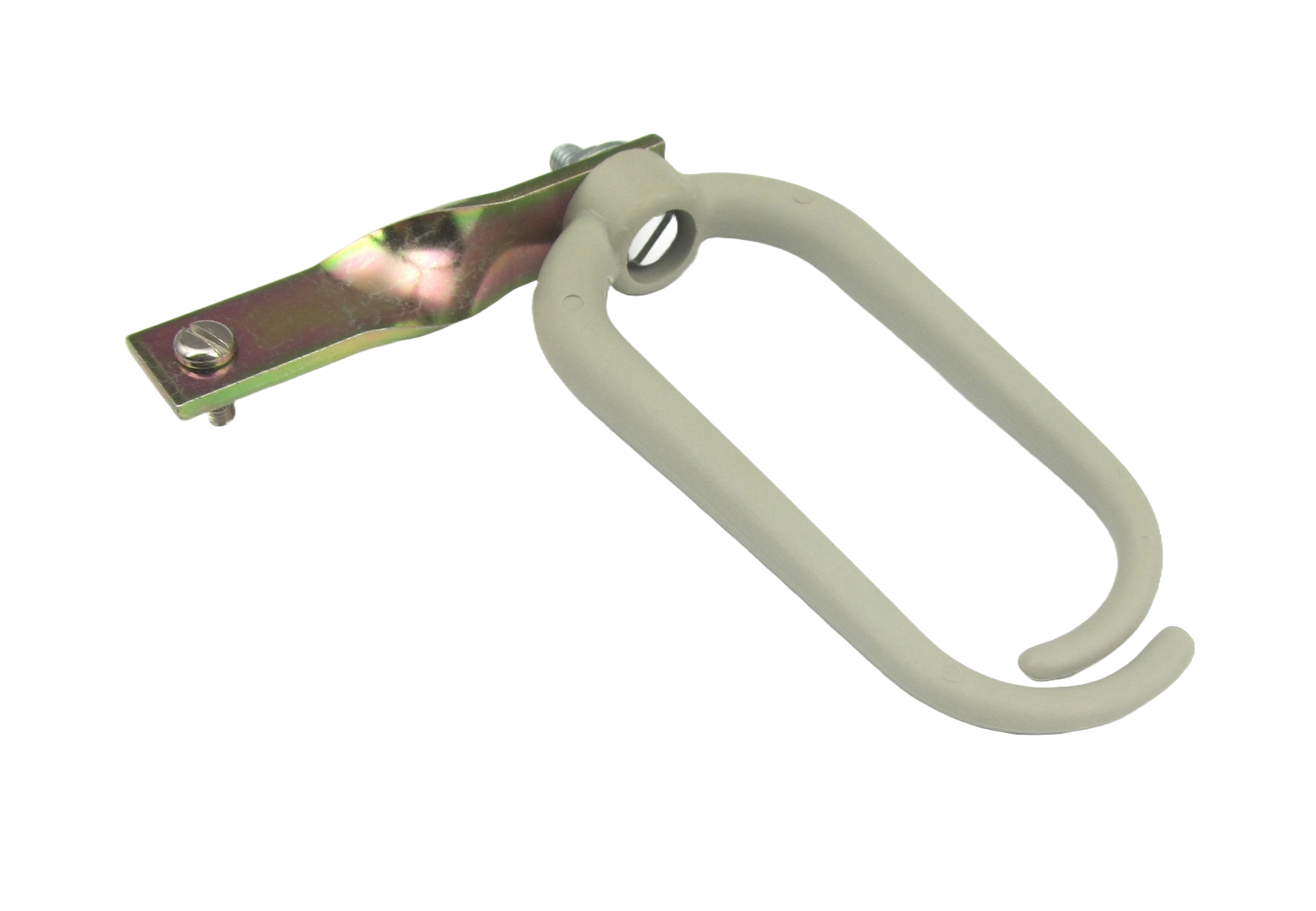

Winkelstück
Artikel-Nr. 23084
Das Winkelstück mit Kabelführungsring dient der seitlichen Führung und Umlenkung von Kabeln am Kabelabschlussgestell.
Montage: An der Ankerschiene
Lieferumfang: Winkelstück mit Kabelführungsring inklusive Befestigungsmaterial

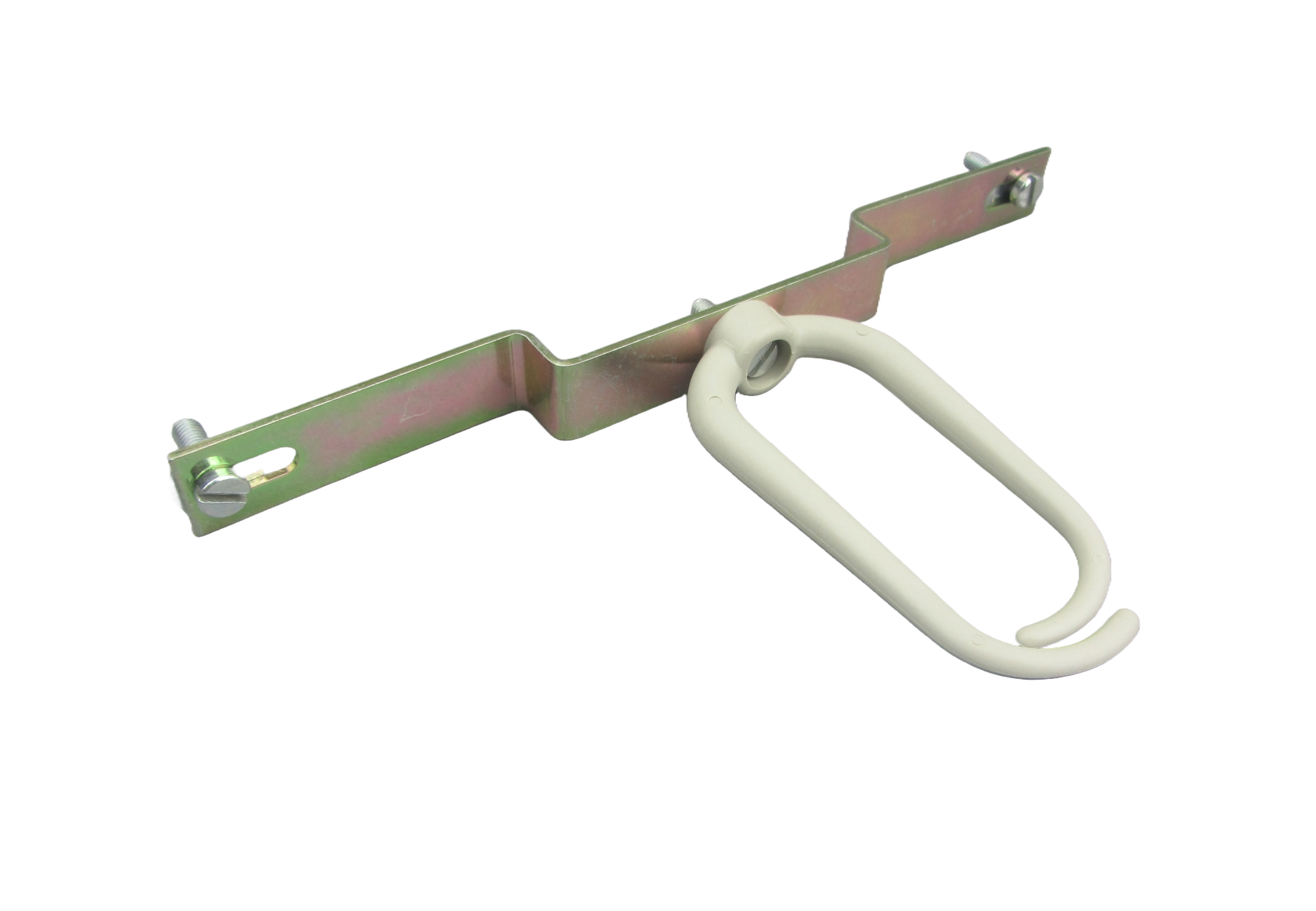

Bügel
Artikel-Nr. 23090
Der Bügel mit Kabelführungsring ermöglicht eine geordnete Leitungsführung über die Buchtenbreite des Kabelabschlussgestells.
Montage: An den Befestigungsschienen
Lieferumfang: Bügel mit Kabelführungsring inklusive Befestigungsmaterial

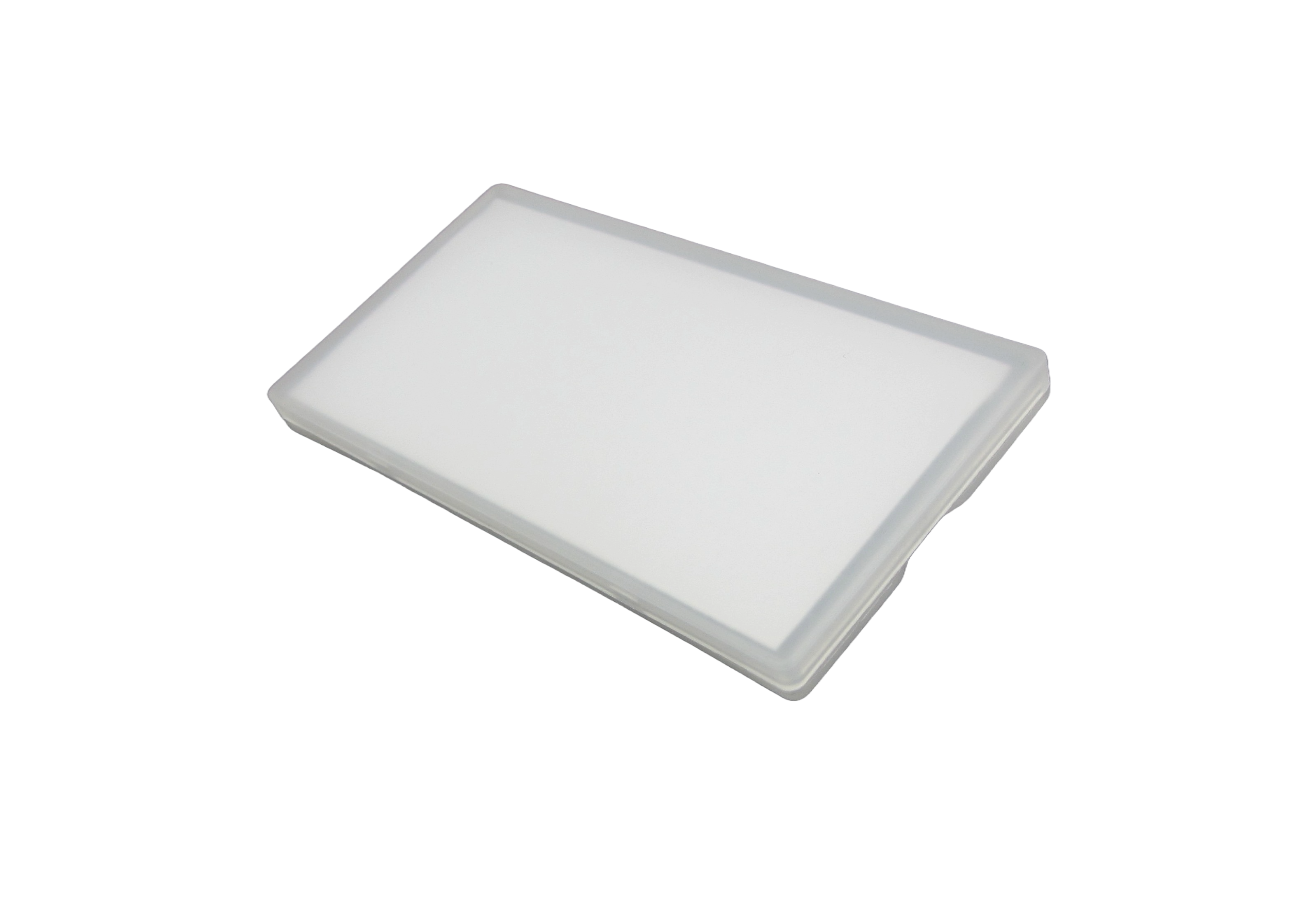

Buchtenkennzeichnung
Artikel-Nr. 23147
Die Buchtenkennzeichnung dient der übersichtlichen Beschriftung und Zuordnung der einzelnen Gestellbuchten.
Ausführung: Polypropylen (PP), 100 × 50 mm

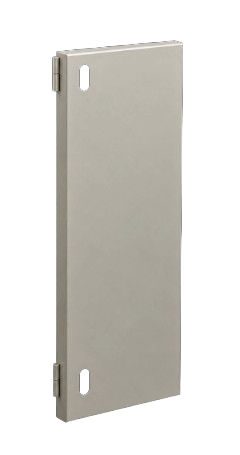

Seitentüren / Satz
Artikel-Nr. 23085
Die Seitentüren dienen der seitlichen Abdeckung des Muffenraums und sorgen für einen geschlossenen Aufbau des Kabelabschlussgestells.
Ausführung: Lackiert, RAL 7032
Lieferumfang: Satz mit 2 Seitentüren, für alle Buchtenbreiten

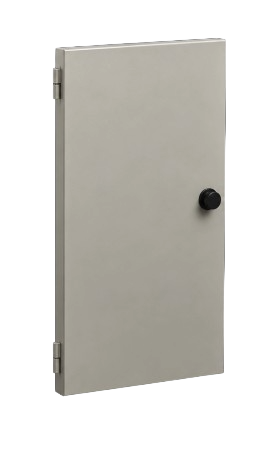

Muffenraumtür
Artikel-Nr. 23151–23154
Die Muffenraumtür verschließt den unteren Muffenraum des Kabelabschlussgestells. Sie ist passend zur jeweiligen Gestellbreite erhältlich.
Lieferbare Ausführungen:
23151 – 2-buchtig
23152 – 3-buchtig
23153 – 4-buchtig
23154 – 5-buchtig
Ausführung: Lackiert
