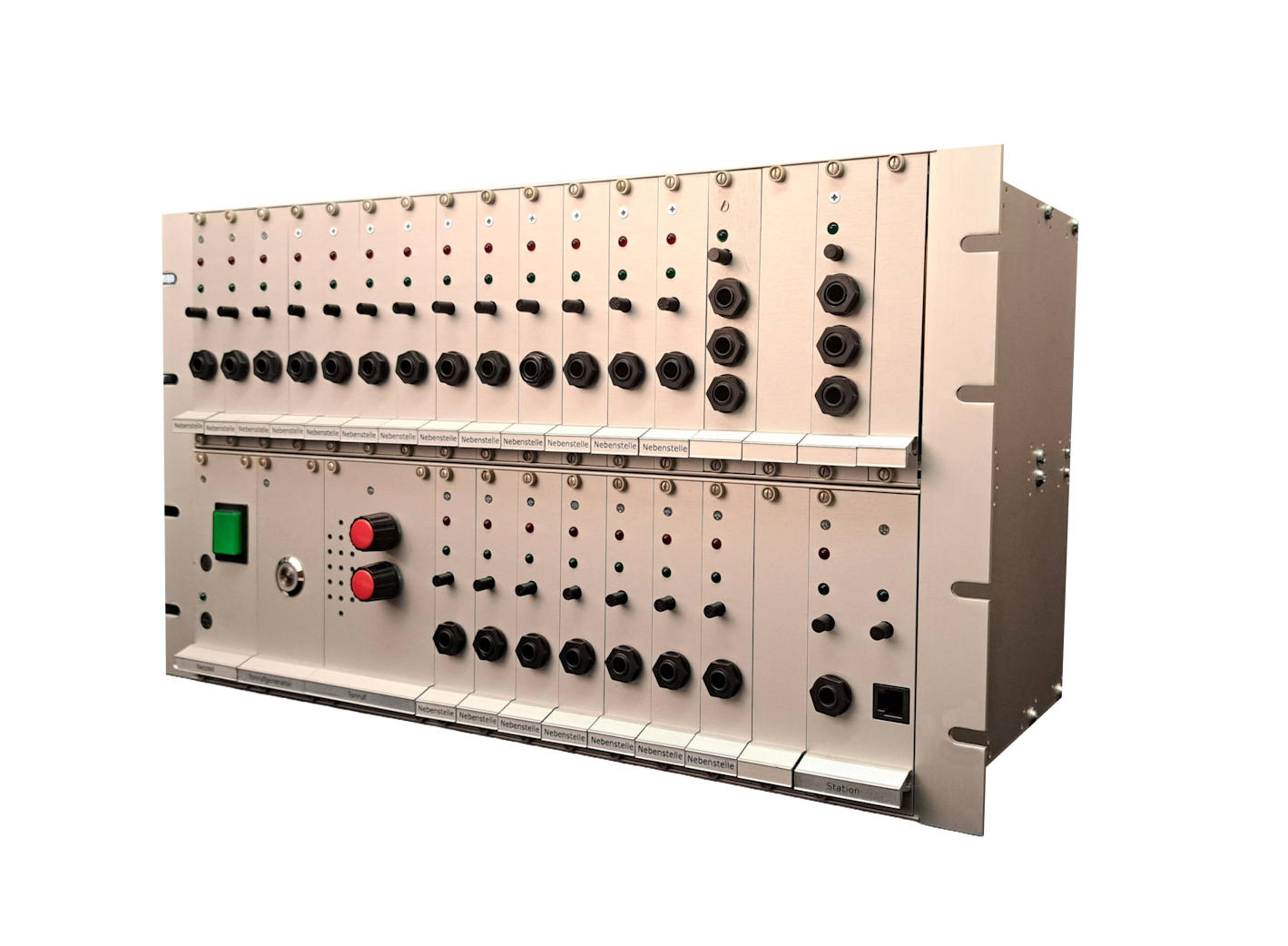

Die OB-Nebenstellenanlage 19"-Einschub ist eine modular aufgebaute Vermittlungs- und Steuereinheit für analoge OB-Fernsprechnetze. Sie lässt sich platzsparend in vorhandene 19"-Geräteträger integrieren und individuell an die benötigten Nebenstellen und Funktionen anpassen.
Die Anlage ist in drei Ausbaugrößen mit 3, 6 oder 9 HE erhältlich. Je nach Ausführung können bis zu 8, 23 beziehungsweise 39 Nebenstellen angeschlossen werden. Der modulare Aufbau mit austauschbaren Funktionskarten ermöglicht eine bedarfsgerechte Konfiguration und Erweiterung des Systems.
Die OB-Nebenstellenanlage übernimmt die gezielte Vermittlung von Gesprächen und unterstützt Funktionen wie Rufspeicherung, Direktverbindungen und Rufsignalisierung. Die Ausstattung wird entsprechend den betrieblichen Anforderungen zusammengestellt.
Als 19"-Einschub lässt sich die Anlage in vorhandene Rack- und Gerätesysteme integrieren. Damit eignet sich diese Bauform besonders für stationäre Kommunikationszentralen und technische Betriebsanlagen, in denen eine platzsparende und übersichtliche Installation erforderlich ist.
Die Energieversorgung erfolgt über 230 V AC oder 12 V DC. Sind beide Versorgungen angeschlossen, wird bei einem Ausfall der Netzspannung automatisch auf die angeschlossene 12-V-Batterieversorgung umgeschaltet.
Produktmerkmale
- Modulares 19"-Einschubsystem
- Ausbaugrößen mit 3, 6 oder 9 HE
- Bis zu 8, 23 oder 39 Nebenstellen je nach Ausbaugröße
- Integration in vorhandene 19"-Geräteträger
- Individuelle Bestückung mit austauschbaren Funktionskarten
- Gezielte Gesprächsvermittlung und Rufspeicherung
- Direktverbindungen und weitere Kommunikationsfunktionen
- Rufsignalisierung über entsprechende Funktionskarten
- 230-V-Netzversorgung und 12-V-Batterieversorgung
- Automatische Umschaltung bei Ausfall der Netzversorgung bei angeschlossener Batterie
- Erweiterung durch zusätzliche Einschübe und passende Verbindungstechnik
Anwendungen
- Bahn- und Infrastrukturanlagen
Analoge OB-Fernsprechnetze und betriebliche Kommunikationsstrecken - Leitstellen und Betriebszentralen
Zentrale Vermittlung und Koordination von Gesprächsverbindungen - Industrieanlagen
Stationäre Kommunikationssysteme in technischen Betriebsbereichen - Baustellenkommunikation
Temporäre analoge Kommunikationsnetze mit zentraler Vermittlung - Unabhängige Kommunikationsnetze
Analoge Inselnetze ohne Abhängigkeit von einer IP-Infrastruktur - Notfallmanagement und Katastrophenschutz
Kommunikation in entsprechend ausgestatteten Einsatznetzen
Im Lieferumfang enthalten
- Grundgerät OB-Nebenstellenanlage als 19"-Einschub
- Netzteilkarte
- Tonrufgeneratorkarte
- Netzleitung
- Stationskarte
- Tonrufkarte
- Verbindungsleitung
- Nebenstellenkarten und Frontplatten-Blenden sind separat erhältlich.
